SHENGFAPiezas de mecanizado CNC de acero inoxidableestán diseñados para ensamblajes industriales que requieren conexiones roscadas, orificios de montaje de precisión y superficies de contacto mecanizadas con precisión.
El adaptador de brida roscada combina una interfaz de montaje atornillada con una conexión roscada central. El torneado CNC, el taladrado, el avellanado y el roscado interior forman la secuencia principal de mecanizado.
| Parámetro | Especificación |
|---|---|
| Tipo de pieza | Adaptador de brida roscada mecanizado por CNC |
| material primario | Acero inoxidable |
| Materiales alternativos | Acero al carbono, aleación de aluminio. |
| Estructura principal | Brida circular con saliente central elevado |
| Características de montaje | Seis orificios pasantes avellanados |
| Conexión central | Rosca interna con hombro posicionador |
| Operaciones de mecanizado | Torneado CNC, taladrado, avellanado, roscado interior |
| Condición de la superficie | Acabado metálico mecanizado |
| Dimensiones y tolerancias | Según dibujo de ingeniería. |
| Especificaciones del hilo | Diámetro, paso y tolerancia designados |
| Servicio de fabricación | Mecanizado OEM y ODM |
Las dimensiones de las bridas, las posiciones de los orificios, las tolerancias de las roscas, la planitud y la rugosidad de la superficie se definen en el dibujo del componente.
La selección de materiales para piezas de mecanizado CNC de acero inoxidable depende de la exposición a la corrosión, la carga mecánica, los requisitos de peso y las especificaciones de mecanizado.
| Material | Características | Aplicaciones típicas |
|---|---|---|
| Acero inoxidable SUS304 | Resistencia general a la corrosión, buena conformabilidad y amplio uso industrial. | Accesorios industriales, conectores roscados y componentes de montaje. |
| Acero inoxidable SUS316L | Resistencia mejorada a muchos ambientes que contienen cloruro en comparación con SUS304 | Componentes expuestos a condiciones corrosivas más exigentes. |
| Acero carbono | Disponible en diferentes grados y niveles de resistencia; Puede ser necesaria protección contra la corrosión. | Conjuntos mecánicos con requisitos definidos de resistencia y coste. |
| aleación de aluminio | Menor densidad que el acero y buena maquinabilidad. | Componentes livianos donde los requisitos de resistencia y desgaste de la rosca lo permiten |
SUS304 es adecuado para muchas aplicaciones industriales generales, mientras que SUS316L puede seleccionarse para entornos que implican una mayor exposición al cloruro. El acero al carbono y la aleación de aluminio ofrecen alternativas cuando las propiedades mecánicas, el peso o el costo tienen prioridad sobre la resistencia a la corrosión del acero inoxidable.
Los seis orificios pasantes avellanados proporcionan la interfaz de montaje atornillada de la brida. El diámetro del orificio, el ángulo del avellanado, el diámetro del círculo primitivo y las tolerancias posicionales siguen el dibujo del conjunto correspondiente. La ubicación precisa de los orificios favorece la alineación con los puntos de montaje correspondientes.
El saliente elevado alberga la rosca interna principal. El diámetro, el paso, la profundidad y la tolerancia de la rosca determinan la compatibilidad con el componente acoplado. El hombro de ubicación proporciona una referencia de asiento cuando lo requiera el diseño del conjunto.
El torneado CNC forma el perfil circular de la brida y la geometría del extremo. El diámetro exterior, la concentricidad, la planitud y la rugosidad de la superficie especificados determinan la precisión dimensional de la pieza terminada. Las superficies de contacto funcionales pueden recibir acabados adicionales cuando lo requiera el dibujo.
Para piezas de mecanizado CNC de acero inoxidable, la selección del material debe tener en cuenta el entorno operativo y las condiciones de fijación.
SUS304 cubre muchas conexiones industriales generales. SUS316L es una opción para aplicaciones con mayor exposición a medios que contienen cloruro. El acero al carbono puede ser adecuado para conjuntos que requieren propiedades mecánicas específicas, mientras que la aleación de aluminio puede reducir el peso de los componentes.
El enganche de la rosca, las cargas de sujeción, el desgaste de la superficie de contacto y el riesgo de irritación también afectan la selección del material. Para conjuntos roscados de acero inoxidable, los sujetadores compatibles y las prácticas de ensamblaje adecuadas ayudan a reducir el daño a las roscas durante la instalación.

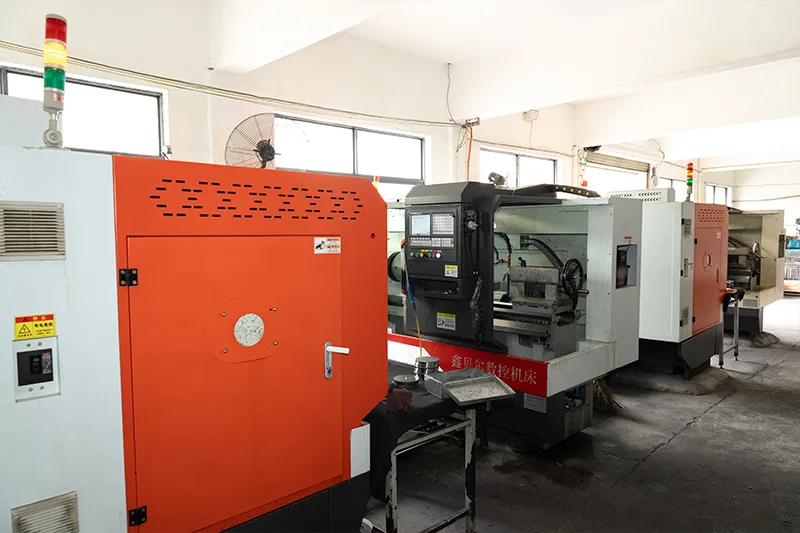

SHENGFAproceso de mecanizadopara adaptadores de brida de acero inoxidable cubre torneado, taladrado, avellanado, roscado interno y acabado de bordes.
Los parámetros de corte y la geometría de la herramienta se seleccionan según el grado del acero inoxidable y las dimensiones de las características. Mantener condiciones de corte efectivas ayuda a limitar el endurecimiento por trabajo, mientras que la evacuación de viruta y la gestión del refrigerante respaldan un mecanizado estable.
Las roscas internas requieren control de diámetro, paso, profundidad y ajuste. Los seis orificios de montaje deben cumplir con los requisitos de posición y avellanado especificados. El desbarbado elimina los bordes no deseados alrededor de agujeros, avellanados y aberturas roscadas sin alterar las dimensiones funcionales.
El componente de referencia tiene un acabado metálico mecanizado con marcas de giro visibles. Se puede especificar acabado adicional según los requisitos de control de la corrosión y calidad de la superficie.
| Finalizar | Solicitud |
|---|---|
| Tal como está mecanizado | Conserva la superficie torneada y las marcas de mecanizado visibles. |
| Pasivación | Respalda la resistencia a la corrosión del acero inoxidable al eliminar ciertos contaminantes de la superficie y promover la capa pasiva protectora. |
| Pulido mecanico | Produce una superficie más suave donde se especifica |
| Otros tratamientos especificados | Se aplica según la compatibilidad del material y los requisitos del dibujo. |
La pasivación es un tratamiento de superficie más que un sustituto de la selección del grado de acero inoxidable adecuado. La especificación de acabado debe identificar el proceso requerido y los criterios de aceptación.
Establecida en 2007, SHENGFA Hardware proporcionaServicios de mecanizado CNC y procesamiento de metales.para componentes de acero inoxidable, acero al carbono y aleaciones de aluminio. La producción puede comenzar a partir de archivos CAD, dibujos acotados o especificaciones de componentes, con operaciones de mecanizado seleccionadas para que coincidan con la geometría de la pieza.

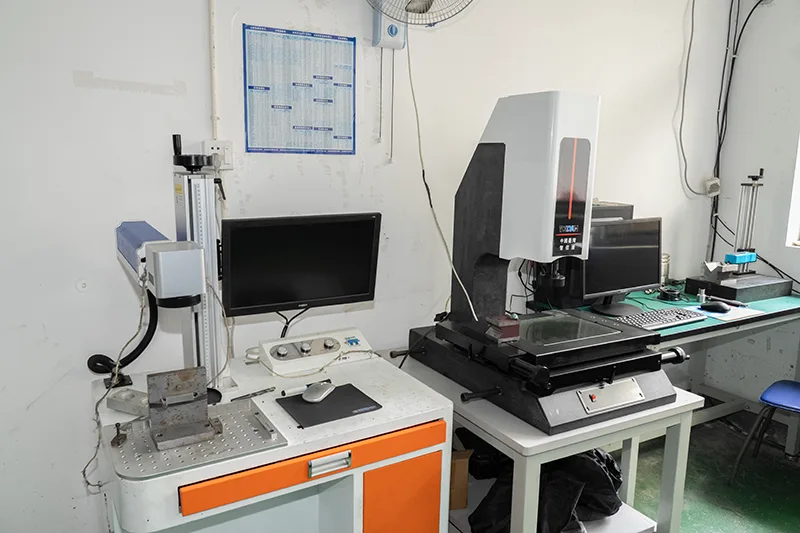

Para los adaptadores de brida roscada, la secuencia de mecanizado cubre el torneado de bridas, la perforación y avellanado de orificios de montaje, el roscado interno y el acabado de bordes. Las dimensiones de las bridas, las posiciones de los orificios, el ajuste de las roscas, la ubicación de la geometría del hombro y la rugosidad de la superficie constituyen los principales puntos de inspección. Los equipos de inspección listados por SHENGFA incluyen máquinas de medición de coordenadas (CMM), proyectores ópticos 2D y probadores de rugosidad de superficies. También se encuentran disponibles equipos de inspección por rayos X para aplicaciones que requieren un examen de la estructura interna.
SHENGFAServicios OEM y ODMacomodar la producción de componentes basada en planos, incluidos materiales específicos, estándares de rosca, tolerancias dimensionales y tratamientos de superficie. La planificación de la producción también considera la cantidad del pedido y la documentación de inspección, vinculando la secuencia de mecanizado con los requisitos funcionales del componente terminado.
Para piezas de mecanizado CNC de acero inoxidable, esta combinación de procesos de mecanizado, equipos de inspección dimensional y producción basada en planos respalda la fabricación de componentes con interfaces de montaje, conexiones roscadas y superficies de contacto definidas. Para solicitar una cotización, proporcione el plano de la pieza, la calidad del material, las especificaciones de la rosca, las tolerancias críticas, el acabado de la superficie y la cantidad del pedido.
Envíe el dibujo del componente, la calidad del material, las especificaciones de rosca, las tolerancias dimensionales, el acabado de la superficie y la cantidad del pedido a SHENGFA Hardware para obtener una cotización.
SHENGFA proporciona componentes de acero inoxidable mecanizados por CNC para conexiones roscadas, conjuntos de montaje y otras aplicaciones industriales, con acero al carbono y aleaciones de aluminio disponibles para proyectos que requieren propiedades de materiales alternativas.
Enviar consultaUtilice materiales de fijación compatibles, aplique un lubricante antiagarrotamiento adecuado para acero inoxidable y controle la velocidad y el par de torsión del conjunto. Evite reutilizar hilos que muestren signos de irritación o deformación.
Especifique el estándar de rosca, el diámetro nominal, el paso, la clase de tolerancia y el método de inspección en el dibujo. La especificación de la rosca del componente acoplado debe confirmarse antes de la producción para evitar problemas de ajuste.
La pasivación elimina los contaminantes de la superficie sin eliminar intencionalmente el material base, por lo que no debería cambiar las dimensiones funcionales. Las dimensiones críticas y el ajuste de la rosca aún deben verificarse después del acabado si el dibujo así lo requiere.
El ángulo del avellanado debe coincidir con el ángulo de la cabeza del tornillo para garantizar un asiento y una distribución de carga adecuados. Un ángulo incorrecto puede reducir el área de contacto y causar aflojamiento o daño a la superficie bajo vibración.
Sí. SHENGFA acepta mecanizado OEM y ODM a partir de dibujos acotados o archivos CAD. Se pueden cotizar cantidades de prototipos y lotes pequeños según el material, las tolerancias, los requisitos de inspección y las especificaciones de acabado.
