El rodamiento con brida de chumacera de SHENGFA combina un diseño de carcasa compacto con características de montaje ajustables para soportar maquinaria donde el espacio de instalación es limitado y la precisión del posicionamiento del eje es importante.
El rodamiento utiliza un diseño de diámetro interior de 8 mm con orificios de montaje de 5 mm y una separación entre orificios de 37 mm, lo que proporciona una configuración práctica para conjuntos mecánicos pequeños que requieren un soporte de eje estable.
Sus dimensiones generales son:
| Especificación | Detalles |
|---|---|
| Diámetro interior del orificio | 8 mm/0,31 pulgadas |
| Diámetro del orificio de montaje | 5 mm/0,2 pulgadas |
| Espaciado de orificios de montaje | 37 mm/1,46 pulgadas |
| Tamaño total | 48 mm × 27 mm × 11 mm |
| Material de la carcasa | aleación de zinc |
| Proceso de mecanizado | Mecanizado de precisión CNC |
A diferencia de los soportes estándar que se montan paralelos al eje del eje sobre pedestales de base plana, una carcasa con brida se monta perpendicular al bastidor de la máquina. Esta orientación de montaje vertical admite la penetración axial a través de mamparos, paredes del marco y placas laterales de la máquina, manteniendo al mismo tiempo una perpendicularidad precisa.
La deflexión del eje y la distorsión estructural bajo carga provocan el desconchado prematuro de las pistas de rodadura en soportes de rodamientos rígidos. El rodamiento con brida de chumacera SHENGFA integra un diseño de superficie vertical ajustable. Esta característica de autoposicionamiento compensa desalineaciones angulares menores durante el ensamblaje del marco, asegurando una distribución uniforme de la carga entre todos los elementos rodantes.
Mientras que las carcasas tradicionales de hierro fundido son pesadas y propensas a agrietarse bajo impactos localizados, la aleación de zinc fundido a presión de alta calidad ofrece un límite elástico estructural y una resistencia a la corrosión excepcionales. La superficie exterior pulida con precisión CNC ayuda a la disipación térmica, evitando la acumulación de calor durante el funcionamiento prolongado a alta velocidad.
Debido a su estructura compacta y características de montaje ajustables, el rodamiento con brida de chumacera se aplica en múltiples industrias que requieren un soporte confiable para la rotación del eje.
Las aplicaciones típicas incluyen:
El rodamiento soporta la rotación del eje del transportador y ayuda a mantener un movimiento suave del material durante el funcionamiento continuo.
Los equipos agrícolas se benefician de estructuras de soporte compactas que pueden funcionar bajo cargas cambiantes y condiciones exteriores.
La maquinaria de alta velocidad requiere un posicionamiento estable del eje para mantener una precisión de producción constante.
El soporte de rotación del eje de precisión ayuda a mantener un movimiento mecánico estable durante las operaciones de impresión.
La selección de rodamientos juega un papel importante en el mantenimiento de un funcionamiento confiable en entornos donde la limpieza y la estabilidad del equipo son importantes.
Haga coincidir el diámetro nominal del eje directamente con el tamaño del orificio del rodamiento (8 mm/0,31 pulg.). Verifique que el paso de montaje (37 mm/1,46 pulgadas) se alinee con los patrones de orificios del marco existentes. Para tolerancias de eje personalizadas o ejes métricos/imperiales no estándar, SHENGFA ofrece opciones de mecanizado CNC personalizadas.

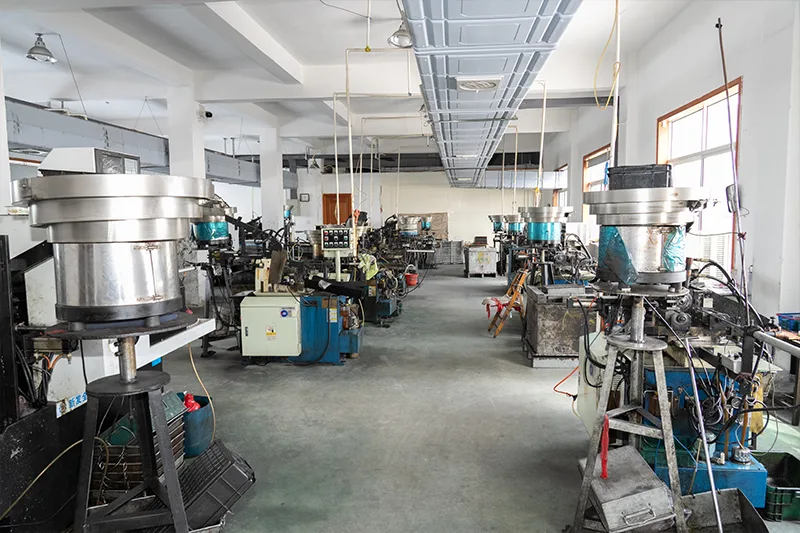

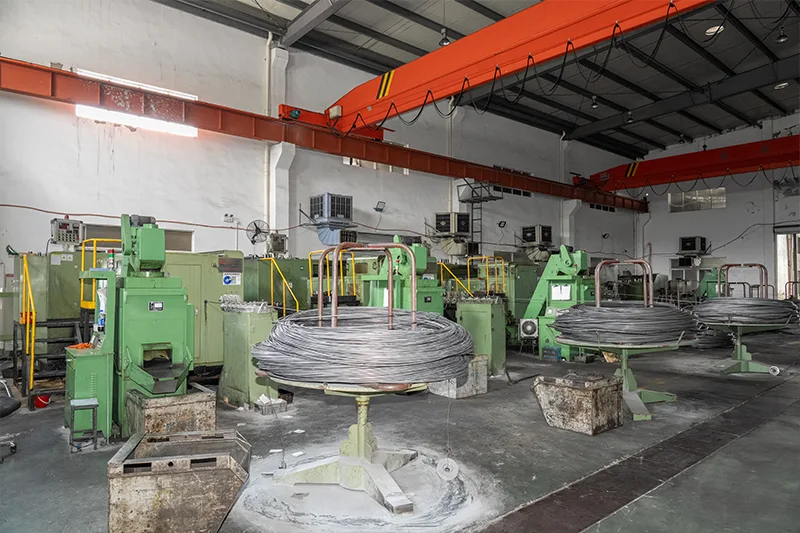

Ningbo Shengfa Hardware ha brindado soluciones personalizadas de fabricación de metales desde 2007. Operando desde Ningbo, Zhejiang, nuestra fábrica integra equipos integrales de producción e inspección de calidad:
Apoyamos la fabricación personalizada adaptada a diseños de equipos específicos:
Ningbo Shengfa Hardware mantiene una red de exportación global establecida:
Ya sea reemplazando componentes estándar en maquinaria textil de alta velocidad, líneas de procesamiento de películas o transportadores agrícolas, nuestro equipo de ingeniería evalúa dibujos CAD y especificaciones técnicas para ofrecer cotizaciones rápidas y plazos de entrega cortos.
